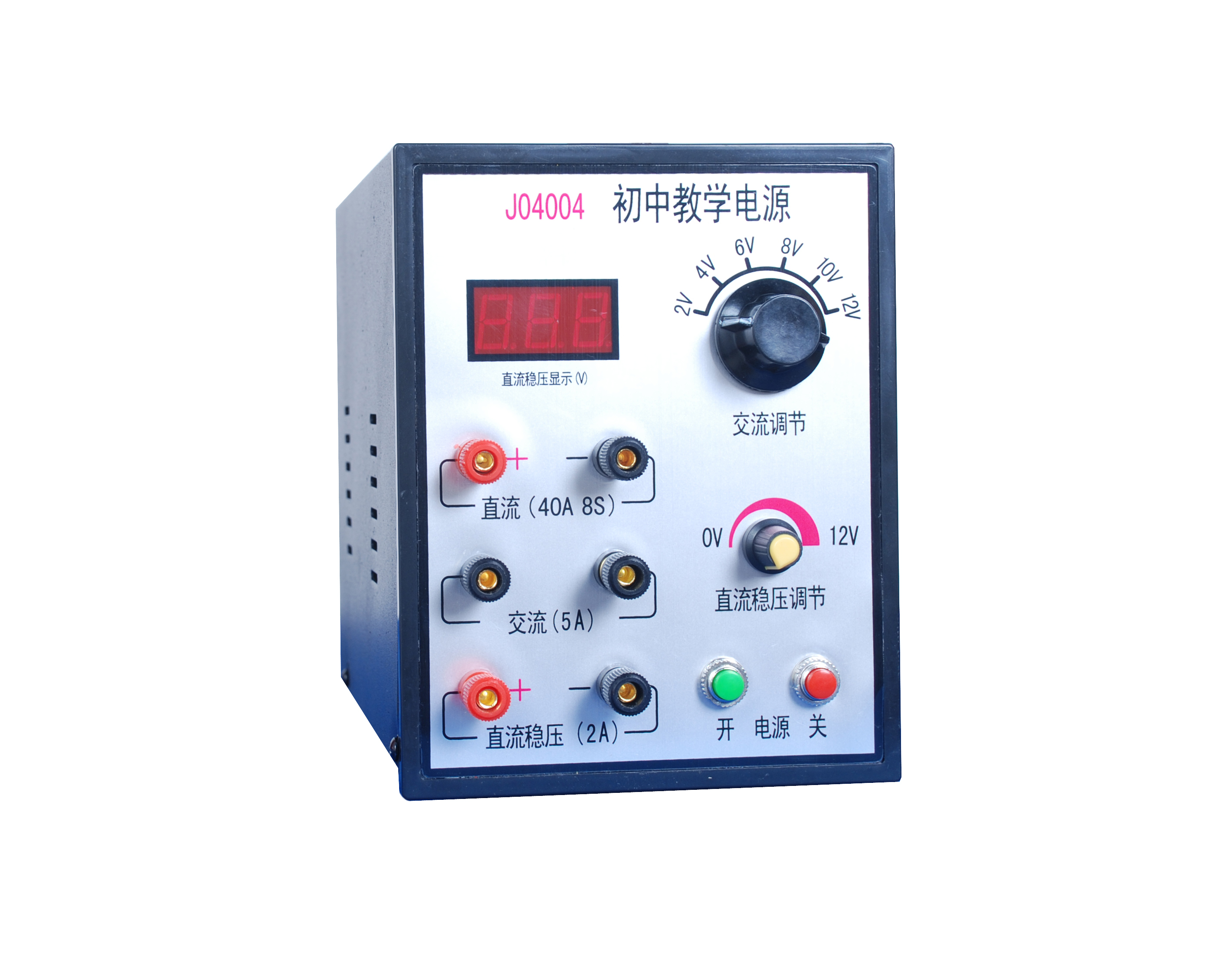

J04004初中教學電源

產品尺寸(長寬高):215x142x175(mm)

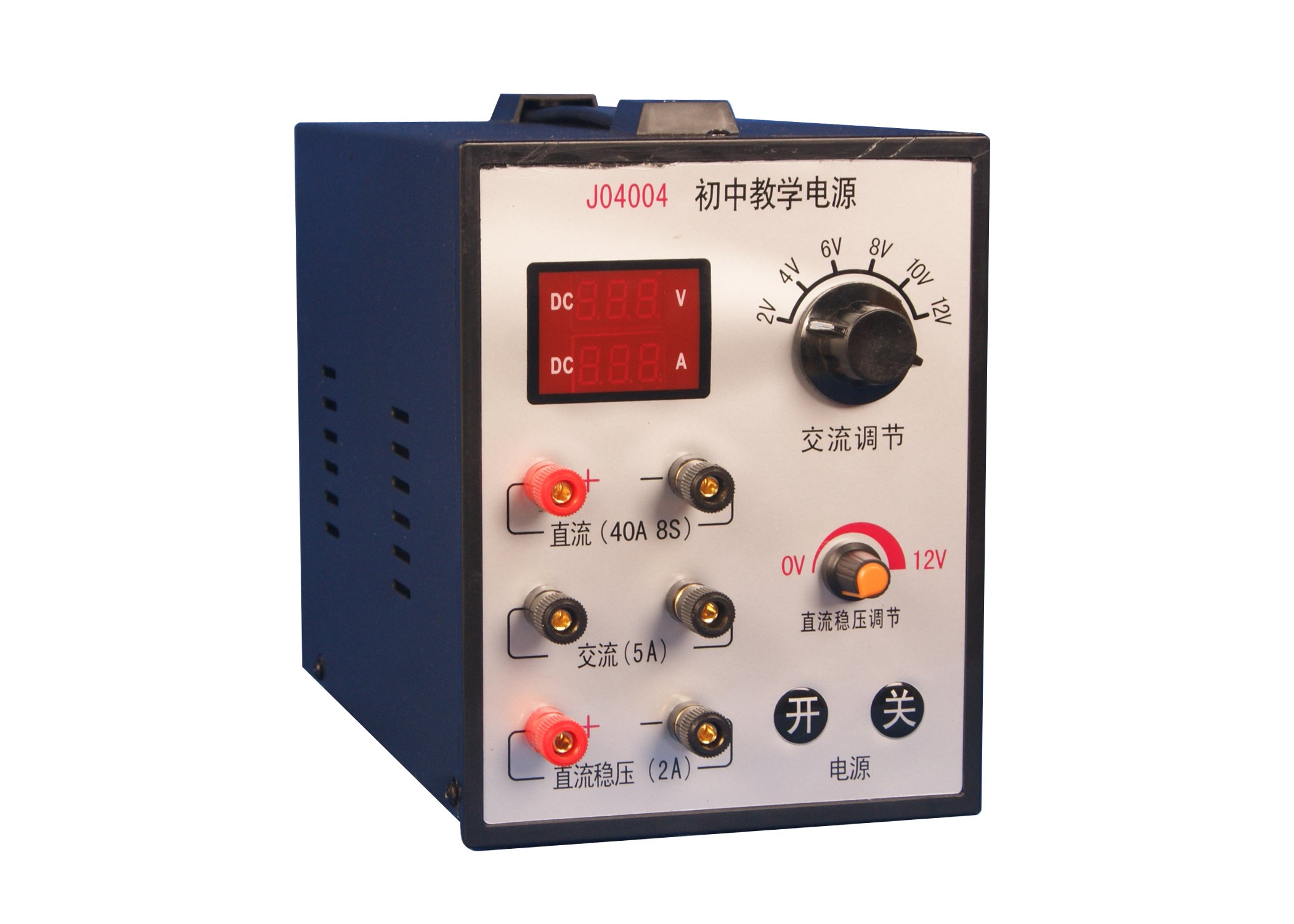

J04004初中教學電源（電壓電流雙表）

產品尺寸(長寬高):215x142x175(mm)

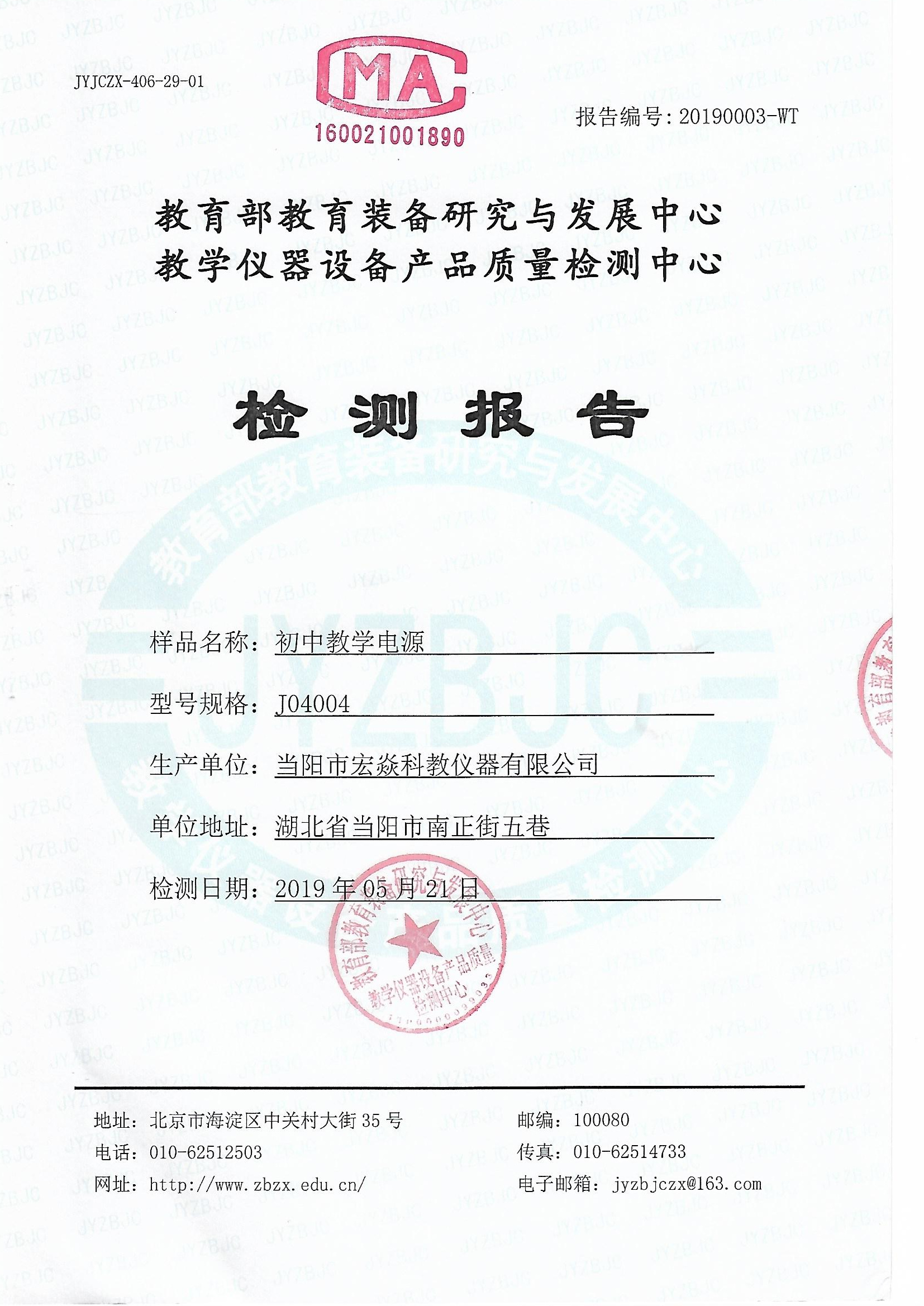

檢測報告

產品主要技術參數

1交流輸出：2V～12V每2V一檔，共六檔，額定電流5A

a 各檔空載電壓不大于1.05U標＋0.3V

b 各檔滿載電壓不小于0.95U標－0.3V

2直流穩壓輸出：0V～12V連續可調，由1%數字電壓表指示。

a空載電壓偏調：±1%U標

b電壓穩定性：輸入電壓在198～242V間變化，在滿載時各檔輸出電壓變化量不大于2%U標＋0.1V。

c負載穩定性：輸入電壓保持220V不變，負載電流在0至滿載范圍內變化，各檔輸出電壓變化量不大于2%U標＋0.1V。

d紋波電壓：電源電壓保持220V，滿載時各檔紋波電壓不大于0.1U標（有效值）。

3直流大電流短時輸出

a輸出大于10A時，8秒±2秒自動關斷。

b輸出短時電流為40A±10A

4過載保護：

交流和直流穩壓輸出電流在額定電流的1.05～1.5倍間自動關斷輸出。
